Urdimbre de cartón corrugado: 7 comprobaciones antes de la impresión flexográfica

El cartón corrugado deformado puede convertir una configuración de conversión estable en un problema de producción impredecible. Un borde anterior curvado puede ingresar al alimentador de manera desigual, un centro arqueado puede reducir el control de la hoja y una superficie inconsistente puede hacer que parezca que la presión de impresión cambia de un área a otra. El resultado puede ser alimentación perdida, desvío del registro, transferencia de tinta desigual, ranura aplastada o desperdicio adicional.

Antes de cambiar la configuración en una máquina de impresión flexográfica , los operadores primero deben separar un problema de condición de la placa de un problema de condición de la máquina. Esta guía explica siete comprobaciones prácticas para diagnosticar la deformación del cartón ondulado antes de imprimir y convertir.

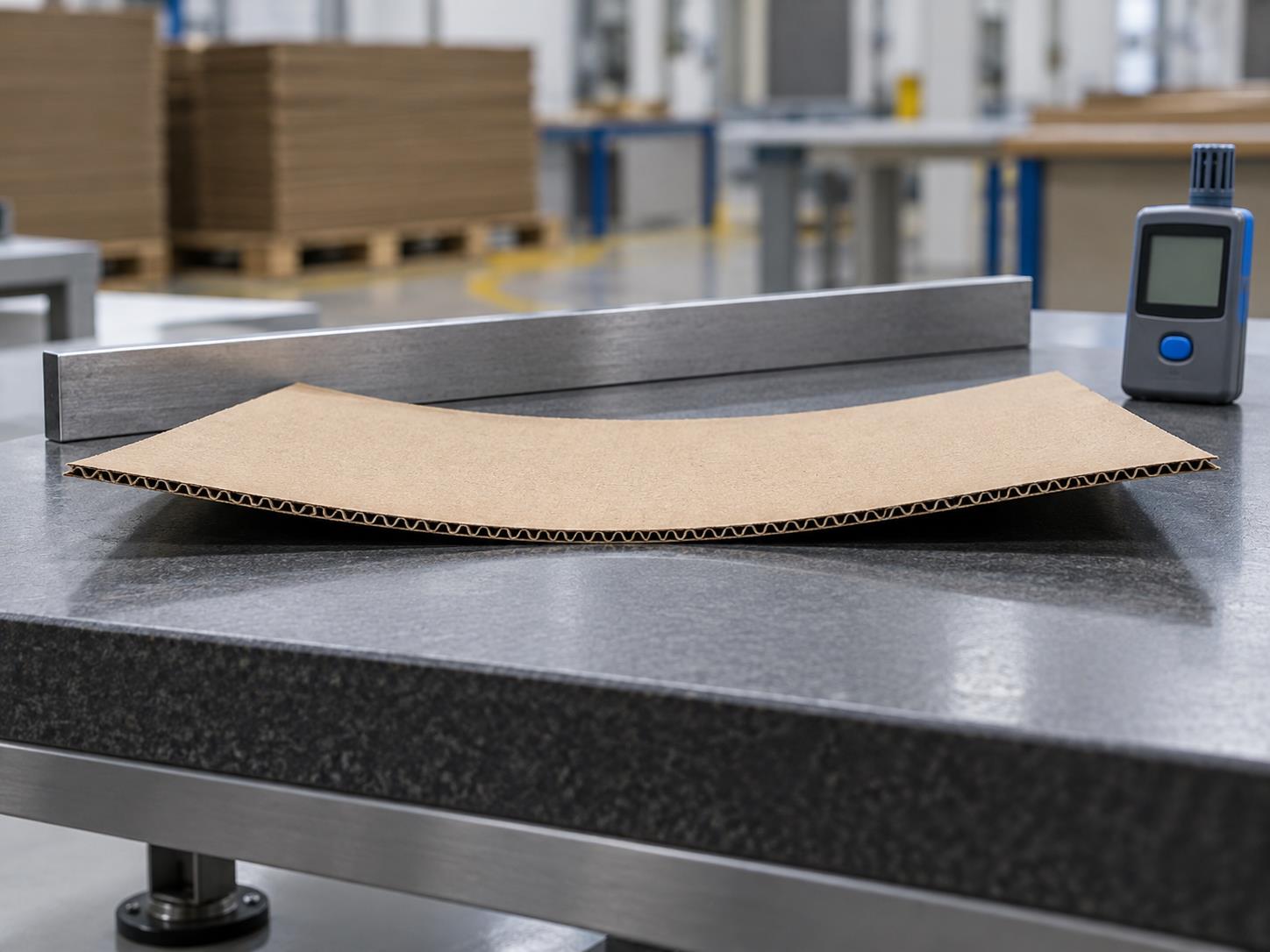

Una superficie de referencia plana ayuda a revelar la elevación del borde, el arco central y el cambio de forma de la hoja antes de que el tablero llegue al alimentador.

Por qué la deformación del cartón corrugado afecta la impresión

El cartón ondulado es un material estratificado sensible a la humedad. Los revestimientos y las estrías pueden expandirse o contraerse de manera diferente cuando la humedad, la temperatura, la aplicación del adhesivo, el calor, el almacenamiento o la exposición al aire son desiguales. Ese desequilibrio dimensional puede producir deformación hacia arriba, deformación hacia abajo, deformación transversal a la máquina, deformación en S o elevación de esquina localizada.

La prensa tiene entonces que manipular una hoja que ya no es plana. Las zonas de vacío, ruedas de alimentación, guías, secciones de transferencia, cilindros de impresión, herramientas de ranurado y secciones de troquelado pueden interactuar con diferentes partes de la hoja en diferentes momentos. Es posible que una configuración que funcione para tableros planos no controle de manera consistente un lote deformado.

Siete controles antes de que la junta entre en la prensa

1. Identificar la dirección y ubicación de la deformación.

Coloque hojas representativas sobre una superficie plana conocida. Observe si los bordes se elevan, el centro se arquea, la hoja se tuerce en diagonal o la forma cambia a lo largo de la pila. Registre la dirección de la máquina, la dirección de la flauta, la orientación de la hoja, la posición de la paleta y la cantidad afectada. Una descripción clara es más útil que simplemente escribir "tablero deformado".

2. Compare la parte superior, media e inferior del palé.

No juzgues una entrega completa a partir de una sola hoja. Las muestras de diferentes niveles de paletas pueden revelar si el problema se limita a las superficies expuestas, las zonas de los bordes, un paquete o la carga completa. Mantenga disponible el envoltorio original y la identificación del palé hasta que se complete la inspección.

3. Revisar las condiciones de almacenamiento y acondicionamiento.

Verifique cuánto tiempo ha estado el tablero en el área de producción, si se quitó la envoltura protectora antes de tiempo y si se movió debido a un cambio importante de temperatura o humedad. Evite asumir que un breve período de espera corregirá todas las condiciones. El tiempo de acondicionamiento adecuado depende del tablero, el paquete, el entorno de la planta y las instrucciones del proveedor.

4. Controle la humedad constantemente

Utilice un método calibrado en posiciones acordadas y compare muestras equivalentes. Registre el instrumento, la ubicación, la hora, las condiciones ambientales, el lado del revestimiento y el nivel de la plataforma. Una lectura de humedad es más útil cuando respalda una tendencia; un número aislado sin contexto de muestreo puede llevar al equipo en la dirección equivocada.

5. Inspeccionar bordes, rayas, juntas y daños en la superficie.

La deformación puede ir acompañada de bordes aplastados, uniones sueltas, ranuras agrietadas, tablas de lavar, polvo en la superficie o daños por manipulación. Estos defectos pueden crear sus propios síntomas de alimentación e impresión. Sepárelos en el informe de inspección para que la acción correctiva se base en la combinación real de condiciones.

6. Ejecute una prueba de alimentación controlada a baja velocidad.

Utilice una muestra pequeña y representativa y observe la recogida, separación, cuadratura, entrada por el borde delantero, retención de vacío, transferencia y entrega. Compare las hojas deformadas con las hojas planas aceptadas según las configuraciones documentadas. Cambie solo una variable aprobada a la vez para que se pueda entender el efecto.

7. Confirme la impresión y la conversión de los resultados juntos

Una hoja puede pasar a través del alimentador pero aun así producir sólidos desiguales, suciedad, movimiento de registro, variación de la profundidad de la ranura o problemas de plegado. Inspeccione la muestra completa después de imprimir, ranurar, plegar y troquelar. El objetivo no es simplemente mantener la máquina en funcionamiento; es producir una caja utilizable de manera consistente.

Utilice el síntoma para dirigir el primer control

Qué deben incluir los compradores en una prueba de máquina

Al evaluar una máquina de impresión de cajas de cartón corrugado , tenga en cuenta los grados de cartón y los tamaños de hojas que son difíciles en la producción normal. Incluya una tabla plana aceptada como control más muestras controladas que representen una elevación o arco de borde realista. No utilice láminas inseguras o gravemente dañadas simplemente para desafiar el equipo.

Registre la condición de la hoja, flauta, soporte, dimensiones, orientación, altura de la pila, configuración del alimentador, configuración del vacío, velocidad, diseño de impresión, marcas de registro, resultados de ranurado y hendido, desperdicio y comportamiento de parada y reinicio. Pruebe a la velocidad de configuración y durante una carrera sostenida. Esto hace que sea más fácil determinar si un problema proviene de la condición del material, la configuración de la máquina, las herramientas o su interacción.

Revise los requisitos de control de hojas con T-ONE

T-ONE proporciona equipos de impresión flexográfica de cartón corrugado para la producción de envases. La información de producto publicada para configuraciones seleccionadas describe la alimentación del borde de ataque SUN, la asistencia antiestática y con cepillo, la transferencia por vacío en la unidad de impresión, el ajuste del registro del servo, los espacios entre rollos controlados por PLC y el almacenamiento de pedidos. La configuración adecuada depende de la gama de placas, los requisitos de impresión, el proceso de conversión y el plan de producción.
