Línea completa de cajas de cartón corrugado servo para cambios más rápidos

A las plantas de cajas de cartón corrugado se les pide que gestionen pedidos más cortos, más diseños de embalaje y calendarios de entrega más ajustados sin sacrificar la calidad de impresión. Cuando la alimentación, la impresión, el ranurado, el troquelado, el plegado, el pegado y el apilado dependen de máquinas separadas o transferencias manuales, cada transferencia puede agregar tiempo, mano de obra y otra oportunidad de variación.

Una línea de producción de cajas de cartón corrugado servocompleta aborda este desafío coordinando los principales procesos de conversión dentro de un flujo de trabajo automatizado. El sistema T-FSR de TONE combina un prealimentador, una impresora flexográfica, una ranuradora, una troqueladora, una plegadora encoladora, un equipo de flejado y un paletizador para respaldar la producción continua, desde la alimentación de láminas corrugadas hasta el manejo de cajas terminadas.

Un flujo de trabajo integrado en lugar de múltiples transferencias manuales

En un diseño de producción convencional, es posible que sea necesario transferir hojas entre estaciones de impresión, ranurado, troquelado y encolado. Una máquina de cartón ondulado en línea reduce estos movimientos intermedios. Una vez configurado un pedido, la secuencia de producción puede permanecer conectada a través de las siguientes etapas:

Por qué es importante el servocontrol independiente

La configuración T-FSR utiliza servovariadores independientes en los módulos principales. Esto permite que el alimentador, la impresora, la ranuradora, la troqueladora y la plegadora encoladora respondan a la configuración digital mientras permanecen sincronizados como una sola línea. Para las plantas que procesan pedidos repetidos o cambios de tamaño frecuentes, las configuraciones almacenadas y el ajuste con una sola tecla pueden reducir la cantidad de pasos manuales necesarios durante el cambio.

Transferencia por vacío para control de hojas

La transferencia por vacío mantiene las láminas corrugadas contra la superficie de transporte mientras pasan por las unidades de impresión y conversión. Según la información del producto publicada por TONE, el sistema está diseñado para una precisión de registro de hasta ±0,1 mm. Los resultados reales dependen de la calidad de la placa, la configuración de la máquina, las herramientas, la tinta, las condiciones de funcionamiento y el mantenimiento.

Cambio de placa continuo y ajuste con una sola tecla

La línea admite el cambio continuo de planchas de impresión con servo completo y el ajuste centralizado de la máquina. Estas funciones están destinadas a acortar la transición entre diferentes tamaños de hoja, trabajos de impresión y especificaciones de caja. El ahorro de tiempo práctico variará según la configuración seleccionada y la combinación de pedidos de la fábrica.

Opciones del modelo T-FSR para diferentes tamaños de hoja

La gama T-FSR publicada incluye cuatro configuraciones para diferentes formatos de producción. Las especificaciones siguientes son valores de referencia proporcionados por el fabricante y deben reconfirmarse en el acuerdo técnico final.

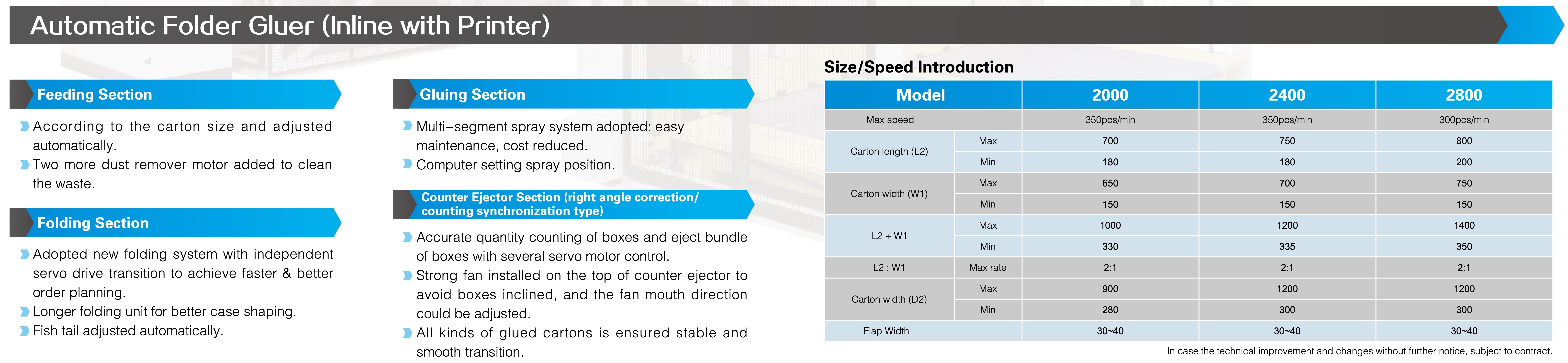

Encoladora y plegadora automática para un acabado uniforme

La plegadora-pegadora en línea incluye ajuste automático de tamaño, motores duales de eliminación de polvo, un sistema de encolado por pulverización multisegmento y servocontrol independiente en la sección de plegado. La corrección automática de cola de pez está diseñada para abordar la alineación desigual de las cajas, mientras que el contador eyector cuenta y agrupa las cajas terminadas para su manipulación posterior.

TONE enumera configuraciones de plegadora-encoladora 2000, 2400 y 2800, con velocidades máximas publicadas de 350, 350 y 300 piezas por minuto respectivamente. La capacidad final depende de las dimensiones de la caja, el estado del cartón, los requisitos de impresión y la configuración completa de la línea de producción.

¿Qué plantas de envasado pueden beneficiarse?

Un sistema en línea de servo completo es particularmente relevante para los fabricantes de cajas de cartón corrugado que producen cajas de envío, empaques listos para la venta minorista, cajas de comercio electrónico de marca y estructuras troqueladas personalizadas. También puede ayudar a los impresores de embalajes que quieran integrar la impresión, la conversión y el pegado en un solo proceso de producción conectado.

Antes de seleccionar un modelo, los compradores deben comparar la gama de hojas requerida, el área máxima de impresión, la cantidad de colores, los grados de cartón, las estructuras de las cajas, la producción objetivo, el espacio disponible y la logística posterior. La configuración de una línea debe basarse en datos de pedidos reales y no únicamente en la velocidad máxima.
