Conceptos básicos del troquelado rotativo para la producción de cajas de cartón corrugado

Una lámina ondulada impresa aún no es una caja terminada. Todavía necesita cortar, plegar, perforar y separar los desechos con precisión antes de poder pasar al plegado y pegado. Una troqueladora rotativa de cartón corrugado realiza estas operaciones continuamente a medida que la hoja pasa entre un cilindro de corte y un cilindro de yunque, lo que la hace adecuada para cajas de cartón con formas, orificios para las manos, aberturas de ventilación, empaques de exhibición y otros diseños que no se pueden producir solo con ranurado recto.

Esta guía explica el proceso de troquelado rotativo, los puntos de configuración que influyen en la calidad del corte, los síntomas de producción comunes y las preguntas prácticas que los compradores deben incluir en una prueba de la máquina.

Cómo funciona el troquelado rotativo

Un troquel de corte formado está montado sobre un cilindro giratorio. El troquel normalmente lleva reglas de corte, reglas de hendido y goma de expulsión dispuestas para coincidir con el diseño plano de la caja. La lámina corrugada viaja a través del espacio entre esta herramienta y el cilindro de yunque. Con la presión correcta, las reglas de corte pasan a través del tablero contra la cubierta del yunque resistente mientras que las reglas de hendido forman líneas de pliegue controladas.

El proceso depende de la alimentación sincronizada de la hoja, la rotación del cilindro, la posición de las herramientas y la presión. El registro también deberá permanecer coordinado con la impresión anterior cuando la troqueladora rotativa forme parte de una impresora, ranuradora y troqueladora . Un pequeño cambio en la llegada de la hoja o en la relación del cilindro puede mover un corte con respecto al gráfico impreso.

Seis puntos de configuración que afectan la calidad del troquelado

1. Estado y montaje del troquel de corte

Inspeccione la forma de la madera, las reglas de corte, las reglas de hendido, el caucho, los orificios de montaje y los sujetadores antes de la instalación. La matriz debe asentarse firmemente sobre el cilindro en la posición de referencia prevista. Las reglas dañadas, los sujetadores sueltos o los desechos atrapados pueden crear variaciones locales que el ajuste de la presión por sí solo no resolverá.

2. Superficie de la cubierta del yunque

La cubierta del yunque proporciona la superficie de soporte contra la cual trabaja la regla de corte. Las ranuras profundas, el desgaste desigual, las juntas flojas, los desechos incrustados o una cubierta instalada incorrectamente pueden producir cortes incompletos y acelerar el desgaste de la herramienta. El estado de la superficie debe comprobarse en todo el ancho de trabajo, no sólo en la zona más visible.

3. Presión de troquelado

La presión debe ser suficiente para cortar la tabla real, pero una presión excesiva puede aplastar las ranuras, marcar la hoja, acortar la vida útil de la regla de corte y dañar la cubierta del yunque. Comience con el método recomendado por el proveedor, realice pequeños ajustes controlados y verifique la hoja completa en lugar de juzgar un borde.

4. Movimiento y compensación del yunque.

La oscilación de lado a lado distribuye el contacto de corte sobre un área más amplia de la cubierta del yunque en lugar de golpear repetidamente el mismo camino. La compensación de velocidad ayuda a mantener la relación correcta de la superficie a medida que la cubierta cambia mediante el uso o el recorte. Los compradores deben preguntar cómo se controlan, ajustan y monitorean estas funciones en la configuración propuesta.

5. Estado del tablero

La humedad, la deformación, el perfil de la flauta, el calibre, la resistencia del revestimiento, los recubrimientos y el aplastamiento previo pueden influir en el resultado. Una configuración que funciona en tableros planos de una sola pared puede necesitar un control diferente en materiales pesados, deformados o recubiertos. Por lo tanto, las pruebas deberían utilizar hojas de producción representativas en lugar de sólo muestras ideales.

6. Retiro y entrega de residuos

Un corte limpio es sólo una parte del trabajo. Los adornos, las ranuras, los orificios y los desechos internos deben separarse sin dañar el espacio en blanco ni interrumpir el apilamiento. Revise el caucho de expulsión, la disposición de extracción o vibración, el flujo de aire, los transportadores y el apilador juntos, especialmente para diseños con muchas aberturas pequeñas.

Síntomas comunes y primeros controles

Qué deben comparar los compradores

Solicite a los proveedores que le expliquen la gama de láminas y tableros admitidos, las especificaciones del cilindro troquelador, el sistema de montaje, el ajuste de presión, los controles de registro, el diseño de la cubierta del yunque, la oscilación, la compensación, el recorte, la eliminación de desechos, el acceso para la limpieza y los repuestos recomendados. Si se ofrece un servoaccionamiento como opción, aclare exactamente qué movimiento controla y qué configuraciones se pueden almacenar para trabajos repetidos.

Compare también el flujo completo. Una troqueladora rotativa depende de una alimentación y transferencia consistentes, y su producción debe coincidir con la entrega posterior o la disposición de plegadora-encoladora. Las protecciones, los enclavamientos, las paradas de emergencia, los procedimientos de bloqueo, el manejo de herramientas y el acceso del operador deben revisarse con el proveedor de acuerdo con los estándares y reglas que se aplican en el sitio de instalación.

Cree una prueba de máquina representativa

Prepare varios diseños de producción: una caja de cartón ranurada normal, una pieza en bruto troquelada con forma, un trabajo con orificios para las manos o aberturas de ventilación y el cartón más pesado o difícil que normalmente se procesa. Incluya diferentes anchos, perfiles de flauta, cobertura de impresión y condiciones realistas del tablero. Utilice herramientas de producción siempre que sea posible y documente todas las configuraciones iniciales.

Mida la integridad del corte, la calidad del pliegue, las dimensiones del espacio en blanco, la posición del corte para imprimir, el daño visible de las ranuras, la separación de desechos, la calidad de la pila, el tiempo de preparación y la repetibilidad después de un cambio de trabajo. Inspeccione las muestras desde el principio, la mitad y el final del experimento. Esta evidencia ofrece a los compradores una base de comparación más sólida que una cifra general de velocidad de la máquina por sí sola.

Revise las soluciones de troquelado rotativo de cartón corrugado de T-ONE

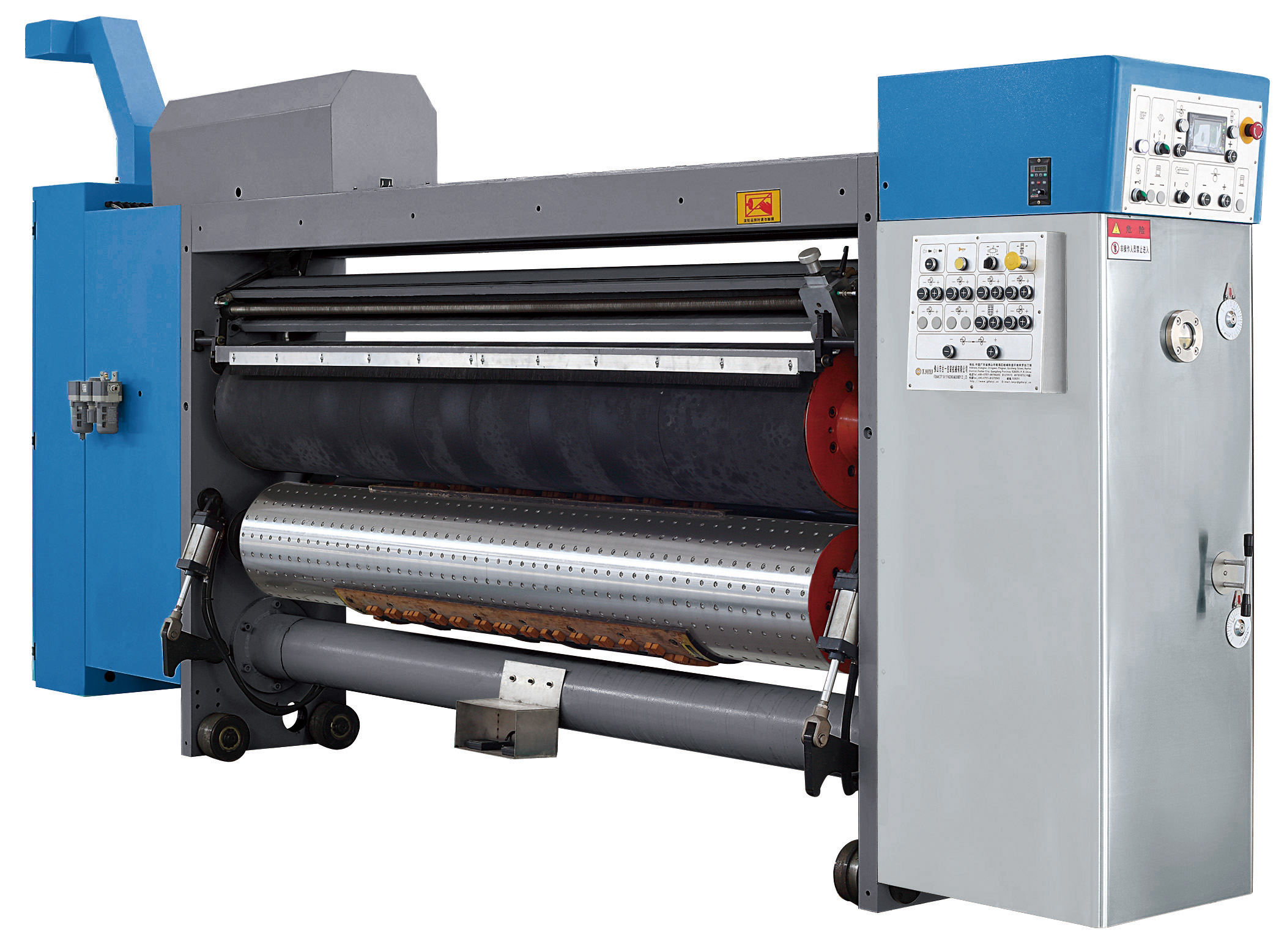

T-ONE proporciona soluciones de troqueladoras rotativas de cartón corrugado para líneas de impresión y conversión. En una impresora, ranuradora, troqueladora rotativa de alta velocidad seleccionada, la configuración publicada describe un servoaccionamiento opcional para la unidad troqueladora, una oscilación del yunque-cilindro de lado a lado de 50 mm, una compensación de velocidad del yunque-cilindro accionada independientemente con un alcance indicado de 5 mm y un sistema de recorte de la cubierta del yunque diseñado para mantener la superficie plana y lisa.
